ПГБ-200

Специалисты Завода ГазСинтез поставляют блочные газорегуляторные пункты ПГБ-200 в максимальной заводской готовности. Пункты предназначены для эксплуатации на предприятиях газовой промышленности для:

  • снижения уровня давления газа на входе;
  • поддержания давления газа на выходе из системы;
  • очистки газовой среды от мелких примесей.

При оформлении заказа рекомендуем воспользоваться маркировкой блочных пунктов нашего производства с учетом требований к оборудованию:

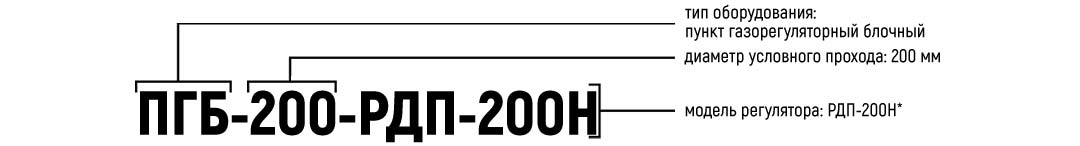

Пример условного обозначения ПГБ-200

* Модель регулятора подбирается в соответствии с указанными значениями в таблице типоразмеров

Как в Красноярске заказать блочно-модульный газорегуляторный пункт ПГБ-200?

Оставить специалистам Завода ГазСинтез запрос на расчет стоимости проектирования, изготовления ПГБ-200 и расчета срока поставки до любого города Красноярского края можно с помощью:

  • бесплатной телефонной линии 8-800-555-4784
  • электронной почты
  • формы "Запрос на оборудование"



Модификации ПГБ-200

Завод ГазСинтез выпускает блочные пункты ПГБ-200 на базе регуляторов высокого и низкого давления с учетом требований к условиям эксплуатации и пропускной способности оборудования.

Так, мы предлагаем следующие модификации пунктов редуцирования ПГБ-200:

Условное
обозначение
Регулятор Входное давление,
МПа
Выходное давление,
кПа
Пропускная
способность, м3
ПГБ-200 РДП-200Н 0,05 - 1,2 1,5 - 60 10118 - 95183
РДП-200В 0,1 - 1,2 60 - 600 11186 - 95183
РДБК1-200/105 0,1 - 1,2 1 - 60 5900 - 38350
РДБК1П-200/105 0,1 - 1,2 30 - 600 5900 - 38350
РДБК1-200/140 0,1 - 1,2 1 - 60 9500 - 61750
РДБК1П-200/140 0,1 - 1,2 30 - 600 9500 - 61750



Конструкция и комплектация ПГБ-200

Газорегуляторный пункт ПГБ-200 поставляется в блочно-модульном исполнении и не требует строительства специальных помещений. В соответствии с классификацией ГОСТ 15200-69 присвоена 1 категория размещения, что предполагает следующие условия эксплуатации на объекте:

  • климатическая зона: умеренная, холодная, умеренно-холодная;
  • температура окружающей среды: от -60°C до +40°C;
  • максимальная влажность воздуха: до 100% при +25°C.

Внутреннее помещение газорегуляторного пункта поделено газонепроницаемой перегородкой на два отсека с независимыми входами.

Первый отсек - технологический - служит для установки регулятора давления газа, фильтра газа, первичных приборов КИПиА и арматуры (запорной и регулирующей).

Второй отсек - вспомогательный - предназначен для размещения электрического силового оборудования, вторичных приборов КИПиА, а также системы обогрева обоих помещений.

С внешней стороны блок-бокс ПГБ-200 облицован профлистами или сэндвич-панелями. Требуемая толщина панелей и цветовое решение подбираются с учетом пожеланий Заказчика на этапе формирования технического задания.

Контроль за работой оборудования осуществляется с помощью приборов учета: датчиков (избыточного или абсолютного давления, температуры, перепада давления), манометров, термометров. Передача показателей может быть организована дистанционно по GSM-каналу (при наличии GSM-модема).

Компоновочная схема ПГБ-200*

Компоновочная схема ПГБ-200

* Компоновочная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Функциональная схема ПГБ-200*

Функциональная схема ПГБ-200

1 - Регулятор давления Ду50 (2шт.); 2 - Предохранительный запорный клапан Ду50 (2шт.); 3 - Предохранительный сбросной клапан Ду50 (1 шт.); 4 - Фильтр газа сетчатый Ду50 с индикатором перепада давления (1 шт.); 5 - Измерительный комплекс Ду50 (1 шт.); 6 - Кран шаровый Ду50 (9 шт.); 7 - Кран шаровый Ду20 (4 шт.); 8 - Кран шаровый Ду15 (4 шт.), 9 - Кран шаровый для манометра Ду15 (3 шт.), 10 - Манометр (2 шт.), 11 - Напоромер (1 шт.)

* Функциональная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Габаритные размеры ПГБ-200*

Габаритные размеры ПГБ-200 по фасаду В-А

1 - Р вх. (Ду 200); 2 - Р вых. (Ду 200); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

Габаритные размеры ПГБ-200 по фасаду А-В

1 - Р вх. (Ду 200); 2 - Р вых. (Ду 200); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

* Схема габаритных размеров представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Для расчета стоимости ПГБ-200:

  1. присылайте технические требования на электронную почту zakaz@sargs.ru;
  2. заполняйте онлайн-форму для заказа изделия "Запрос на оборудование".

Для получения консультации нашего специалиста по устройству, конструкции и параметрам изделия, Вы можете:

  1. позвонить сотрудникам Завода ГазСинтез по телефону 8-800-555-4784;
  2. воспользоваться формой "Задать вопрос";
  3. оставить запрос через форму "Обратная связь".
